انتخاب بهترین جرثقیل دروازه ای برای پروژه های صنعتی

انتخاب جرثقیل دروازه ای مناسب تصمیمی حیاتی برای موفقیت پروژه های صنعتی است که مستقیماً بر بهره وری ایمنی و هزینه های عملیاتی تأثیر می گذارد. در این مقاله به بررسی جامع و تخصصی جرثقیل های دروازه ای می پردازیم تا مهندسان و مدیران پروژه ها بتوانند با آگاهی کامل بهترین گزینه را برای نیازهای خاص خود انتخاب کنند.

عملکرد فنی جرثقیل دروازه ای

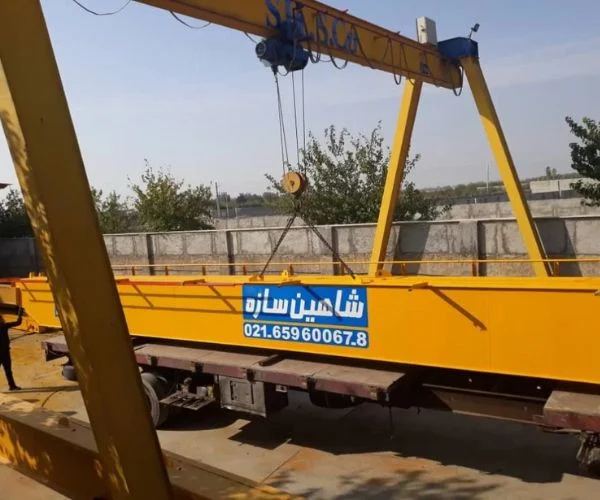

جرثقیل دروازه ای (Gantry Crane) نوعی جرثقیل سقفی است که به جای نصب بر روی سازه ساختمان بر روی پایه های مستقلی که به زمین متصل هستند قرار می گیرد. این ساختار دروازه مانند به جرثقیل اجازه می دهد تا در فضاهای باز یا نیمه باز که امکان نصب جرثقیل سقفی سنتی وجود ندارد به کار گرفته شود. عملکرد اصلی جرثقیل دروازه ای جابه جایی و بلند کردن بارهای سنگین در راستای محورهای افقی و عمودی است.

اجزای جرثقیل دروازه ای بر اساس اصول فیزیکی و مهندسی جامد بنا شده اند. اصل اهرم در طراحی بازوی جرثقیل و سیستم بالابر نقش اساسی دارد. قوانین نیوتن در حرکت برای محاسبه نیروها و شتاب های وارد بر سازه و بار در حین جابجایی به کار می روند. مقاومت مصالح در انتخاب مواد و طراحی اجزای سازه ای برای تحمل بارهای استاتیکی و دینامیکی اهمیت ویژه ای دارد. همچنین مفاهیم الکترومغناطیس و الکترونیک در عملکرد موتورهای الکتریکی سیستم های کنترل و حسگرهای ایمنی جرثقیل دروازه ای نقش حیاتی ایفا می کنند.

انتخاب بهترین جرثقیل دروازه‌ای برای پروژه‌های صنعتی به عوامل متعددی بستگی دارد. در ادامه مهم‌ترین فاکتورها برای انتخاب مناسب‌ترین جرثقیل را بررسی می‌کنیم:

1. ظرفیت باربرداری (Load Capacity)

• بر اساس وزن حداکثری بارهایی که قرار است جابجا شوند، باید ظرفیت جرثقیل تعیین شود.
• جرثقیل‌های دروازه‌ای معمولاً در ظرفیت‌های 5 تا 500 تن تولید می‌شوند.

2. نوع جرثقیل دروازه‌ای

• تک‌پل (Single Girder): مناسب برای ظرفیت‌های پایین‌تر و فضاهای محدود.
• دوپل (Double Girder): برای بارهای سنگین‌تر و دهانه‌های وسیع‌تر.

3. دهانه و ارتفاع بالابری

• بسته به محیط کاری، باید دهانه و ارتفاع بالابری جرثقیل را مشخص کرد.
• دهانه‌های متداول بین 10 تا 50 متر و ارتفاع بالابری بین 6 تا 30 متر متغیر است.

4. منبع تغذیه و سیستم کنترل

• برقی: بیشتر جرثقیل‌های صنعتی از موتورهای الکتریکی استفاده می‌کنند.
• دستی: برای کاربردهای سبک‌تر.
• کنترل از راه دور: جهت افزایش ایمنی و بهره‌وری.

5. محیط کاری و شرایط آب‌وهوایی

• برای محیط‌های باز، باید جرثقیل با پوشش ضدزنگ و مقاومت در برابر رطوبت و حرارت انتخاب شود.
• در صنایع خاص (مثلاً پتروشیمی)، مدل‌های مقاوم در برابر مواد شیمیایی لازم است.

6. سیستم‌های ایمنی

• ترمزهای اضطراری
• سیستم‌های محدودکننده بار
• سیستم‌های هشداردهنده (آژیر، چراغ هشدار)

کاربردهای صنعتی جرثقیل های دروازه ای

جرثقیل های دروازه ای به دلیل قابلیت انعطاف پذیری و توانایی جابجایی بارهای سنگین در فضاهای باز و نیمه باز در صنایع مختلف کاربردهای گسترده ای دارند :

• صنعت ساخت و ساز : جابجایی و نصب قطعات پیش ساخته بتنی اسکلت های فلزی ماشین آلات سنگین ساختمانی و مصالح ساختمانی در پروژه های عمرانی پل سازی ساختمان سازی و تونل سازی. به عنوان مثال در پروژه های ساخت پل های بزرگ جرثقیل های دروازه ای با ظرفیت بالا برای نصب قطعات بتنی و فولادی پل به کار گرفته می شوند.
• صنعت کشتی سازی : جابجایی و مونتاژ بلوک های بزرگ بدنه کشتی نصب تجهیزات سنگین موتورخانه و عرشه کشتی و بارگیری و تخلیه کشتی ها در اسکله ها و بنادر. در کارخانجات کشتی سازی بزرگ جرثقیل های دروازه ای با دهانه و ارتفاع بسیار زیاد برای جابجایی و مونتاژ قطعات عظیم کشتی ها مورد استفاده قرار می گیرند.
• صنعت حمل و نقل و لجستیک : بارگیری و تخلیه کانتینرها در بنادر پایانه های ریلی و انبارهای بزرگ جابجایی و انبار کردن کالاهای سنگین و حجیم. در پایانه های کانتینری بزرگ جرثقیل های دروازه ای کانتینری (Container Gantry Cranes) به صورت تخصصی برای بارگیری و تخلیه سریع و کارآمد کانتینرها طراحی و استفاده می شوند.
• صنعت انبارداری و مراکز توزیع : جابجایی و چیدمان مواد اولیه قطعات و محصولات نهایی در انبارهای روباز و نیمه باز بارگیری و تخلیه کامیون ها و تریلرها. در مراکز توزیع بزرگ و انبارهای روباز جرثقیل های دروازه ای به منظور بهینه سازی فضای انبار و افزایش سرعت جابجایی کالاها به کار گرفته می شوند.
• صنعت تولید : جابجایی قطعات سنگین ماشین آلات صنعتی قالب های بزرگ مواد اولیه سنگین و محصولات نیمه ساخته در کارخانجات فولاد سیمان ماشین سازی و صنایع سنگین دیگر. در کارخانجات تولید ماشین آلات سنگین جرثقیل های دروازه ای با دقت بالا برای مونتاژ قطعات حساس و حجیم ماشین آلات مورد استفاده قرار می گیرند.
• صنعت معدن : جابجایی و بارگیری مواد معدنی ماشین آلات و تجهیزات معدنی در معادن روباز و محوطه های فرآوری مواد معدنی. در معادن روباز بزرگ جرثقیل های دروازه ای برای جابجایی و انبار کردن مواد معدنی استخراج شده به کار گرفته می شوند.

استانداردهای بین المللی و فناوری های پیشرفته مرتبط

برای اطمینان از ایمنی عملکرد صحیح و طول عمر جرثقیل های دروازه ای رعایت استانداردهای بین المللی و بهره گیری از فناوری های پیشرفته ضروری است :

استانداردهای بین المللی :

• ISO ۴۳۰۱ : استاندارد بین المللی برای طبقه بندی جرثقیل ها بر اساس مکانیسم و عمر مفید که به مهندسان در انتخاب جرثقیل مناسب با توجه به سیکل کاری و شرایط محیطی کمک می کند.
• ISO ۹۹۲۶ : استاندارد بین المللی برای الزامات ایمنی اپراتوری جرثقیل ها که شامل آموزش اپراتورها رویه های ایمنی و مسئولیت های اپراتورها می شود.
• ISO ۱۲۴۸۰ : استاندارد بین المللی برای استفاده ایمن از جرثقیل ها که شامل برنامه ریزی عملیات بالابری بازرسی و نگهداری جرثقیل ها و مدیریت ریسک های مربوط به عملکرد جرثقیل ها می شود.
• EN ۱۵۰۱۱ : استاندارد اروپایی برای جرثقیل های دروازه ای و پل دار که الزامات طراحی ساخت نصب و آزمایش جرثقیل های دروازه ای را مشخص می کند.
• ASME B۳۰.۲ : استاندارد آمریکایی برای جرثقیل های سقفی و دروازه ای که شامل الزامات طراحی ساخت بازرسی آزمایش و بهره برداری ایمن از جرثقیل های دروازه ای می شود.

فناوری های پیشرفته :

• اتوماسیون و کنترل از راه دور : استفاده از سیستم های کنترل PLC پیشرفته حسگرهای هوشمند و نرم افزارهای مدیریت جرثقیل برای اتوماتیک سازی عملیات بالابری کاهش خطای انسانی و افزایش بهره وری. کنترل از راه دور به اپراتور اجازه می دهد تا جرثقیل را از فاصله ایمن و در محیط های خطرناک کنترل کند.
• سیستم های ضد نوسان بار (Anti-Sway Systems) : استفاده از الگوریتم های کنترلی پیشرفته و حسگرهای دقیق برای کاهش نوسانات بار در حین حرکت جرثقیل افزایش ایمنی و دقت جابجایی و کاهش زمان سیکل کاری.
• مانیتورینگ و تشخیص عیب از راه دور (Remote Monitoring and Diagnostics) : استفاده از اینترنت اشیاء (IoT) و سیستم های مبتنی بر ابر برای مانیتورینگ لحظه ای عملکرد جرثقیل جمع آوری داده های عملکرد تشخیص زودهنگام خرابی ها و برنامه ریزی نگهداری پیشگیرانه. این فناوری به کاهش زمان توقفات ناخواسته و افزایش عمر مفید جرثقیل کمک می کند.
• بهینه سازی مصرف انرژی : استفاده از موتورهای با راندمان بالا درایوهای فرکانس متغیر (VFDs) و سیستم های بازیابی انرژی ترمز برای کاهش مصرف انرژی و هزینه های عملیاتی جرثقیل.
• مواد پیشرفته : استفاده از فولادهای با استحکام بالا و وزن کم مواد کامپوزیتی و آلیاژهای سبک در ساخت اجزای جرثقیل برای کاهش وزن سازه افزایش ظرفیت باربری و بهبود عملکرد دینامیکی جرثقیل.
• واقعیت افزوده (AR) و واقعیت مجازی (VR) : استفاده از فناوری های AR و VR برای آموزش اپراتورها شبیه سازی عملیات بالابری و کمک به بازرسی و نگهداری جرثقیل. این فناوری ها به بهبود ایمنی و کاهش هزینه های آموزش و نگهداری کمک می کنند.

محدودیت های فنی جرثقیل دروازه ای

جرثقیل های دروازه ای با وجود مزایای فراوان با چالش ها و محدودیت های فنی نیز روبرو هستند :

• پایداری و استحکام سازه : طراحی سازه جرثقیل دروازه ای باید به گونه ای باشد که در برابر بارهای استاتیکی و دینامیکی بارهای باد زلزله و سایر شرایط محیطی مقاومت کافی داشته باشد. محاسبات دقیق و تحلیل های مهندسی برای اطمینان از پایداری و استحکام سازه ضروری است.
• ظرفیت باربری و دهانه : افزایش ظرفیت باربری و دهانه جرثقیل منجر به افزایش ابعاد و وزن سازه افزایش هزینه ها و پیچیدگی طراحی و ساخت می شود. انتخاب ظرفیت و دهانه مناسب باید بر اساس نیازهای واقعی پروژه و با در نظر گرفتن محدودیت های فنی و اقتصادی انجام شود.
• محدودیت های فضایی : نصب و بهره برداری از جرثقیل های دروازه ای نیازمند فضای کافی برای حرکت طولی و عرضی جرثقیل فضای باز برای بارگیری و تخلیه و فضای دسترسی برای نگهداری و تعمیرات است. در محیط های محدود و پر ازدحام ممکن است استفاده از جرثقیل دروازه ای با محدودیت هایی مواجه شود.
• شرایط محیطی : عملکرد جرثقیل های دروازه ای می تواند تحت تأثیر شرایط محیطی نامساعد مانند باد شدید باران برف دماهای بسیار بالا یا پایین رطوبت زیاد و محیط های خورنده قرار گیرد. انتخاب مواد مناسب طراحی مقاوم در برابر شرایط محیطی و استفاده از تجهیزات حفاظتی برای اطمینان از عملکرد ایمن و طول عمر جرثقیل در شرایط مختلف محیطی ضروری است.
• نگهداری و تعمیرات : جرثقیل های دروازه ای ماشین آلات پیچیده ای هستند که نیازمند نگهداری و تعمیرات دوره ای و منظم برای اطمینان از عملکرد صحیح و ایمن هستند. دسترسی آسان به اجزای مختلف جرثقیل برای نگهداری و تعمیرات و برنامه ریزی منظم برای بازرسی و تعویض قطعات فرسوده از اهمیت بالایی برخوردار است.
• هزینه : هزینه خرید نصب بهره برداری و نگهداری جرثقیل های دروازه ای می تواند قابل توجه باشد. انتخاب جرثقیل مناسب باید با در نظر گرفتن هزینه های چرخه عمر (Life Cycle Cost) و بهینه سازی هزینه ها در طول عمر مفید جرثقیل انجام شود.

نکات مهم برای بهینه سازی و بهبود عملکرد جرثقیل دروازه ای

برای بهینه سازی عملکرد و افزایش بهره وری جرثقیل های دروازه ای نکات کلیدی زیر باید مورد توجه قرار گیرند :

• انتخاب جرثقیل مناسب با نیازهای پروژه : ظرفیت باربری دهانه ارتفاع بالابری سرعت حرکت نوع کاربری و شرایط محیطی پروژه باید به دقت ارزیابی شده و جرثقیل مناسب با این نیازها انتخاب شود. انتخاب جرثقیل با ظرفیت بیش از حد نیاز منجر به افزایش هزینه ها و کاهش بهره وری می شود در حالی که انتخاب جرثقیل با ظرفیت کم ممکن است توانایی انجام وظایف مورد نیاز را نداشته باشد.
• طراحی فونداسیون مناسب : فونداسیون جرثقیل دروازه ای باید توانایی تحمل بارهای سنگین و توزیع یکنواخت بارها به زمین را داشته باشد. طراحی فونداسیون باید بر اساس شرایط خاک محل بارهای وارده از جرثقیل و استانداردهای مهندسی انجام شود.
• نصب و راه اندازی صحیح : نصب و راه اندازی جرثقیل دروازه ای باید توسط تیم های متخصص و با رعایت دقیق دستورالعمل های سازنده و استانداردهای ایمنی انجام شود. راه اندازی صحیح و تنظیم دقیق اجزای جرثقیل عملکرد روان و ایمن جرثقیل را تضمین می کند.
• آموزش اپراتورها : اپراتورهای جرثقیل باید آموزش های تخصصی و کافی را در زمینه عملکرد ایمن جرثقیل رویه های ایمنی نگهداری اولیه و تشخیص عیب گذرانده باشند. اپراتورهای ماهر و آموزش دیده نقش کلیدی در افزایش ایمنی بهره وری و طول عمر جرثقیل دارند.
• نگهداری پیشگیرانه و منظم : برنامه ریزی بازرسی های دوره ای روانکاری منظم تعویض قطعات فرسوده و انجام تعمیرات پیشگیرانه به موقع از بروز خرابی های ناگهانی و توقفات طولانی مدت جرثقیل جلوگیری کرده و عمر مفید جرثقیل را افزایش می دهد.
• بهره گیری از فناوری های پیشرفته : استفاده از سیستم های کنترل اتوماتیک سیستم های ضد نوسان بار سیستم های مانیتورینگ از راه دور و فناوری های بهینه سازی مصرف انرژی می تواند به بهبود عملکرد افزایش ایمنی کاهش هزینه ها و افزایش بهره وری جرثقیل های دروازه ای کمک کند.

نتیجه گیری

انتخاب بهترین جرثقیل دروازه ای برای پروژه های صنعتی مستلزم درک عمیق از اصول عملکرد اجزا استانداردهای بین المللی فناوری های پیشرفته و چالش ها و محدودیت های فنی است. تصمیم گیری آگاهانه و مبتنی بر دانش فنی با در نظر گرفتن نیازهای خاص پروژه شرایط محیطی و محدودیت های بودجه کلید دستیابی به عملکرد ایمن کارآمد و اقتصادی جرثقیل دروازه ای در طول عمر مفید آن است. با رعایت نکات کلیدی برای بهینه سازی و بهبود عملکرد می توان از حداکثر پتانسیل جرثقیل های دروازه ای در پروژه های صنعتی بهره مند شد و به اهداف بهره وری و ایمنی دست یافت.

بخش پرسش و پاسخ

۱. چگونه می توان ظرفیت مناسب جرثقیل دروازه ای را برای پروژه خود تعیین کرد؟

تعیین ظرفیت مناسب جرثقیل دروازه ای نیازمند محاسبه حداکثر وزن بار مورد نیاز برای جابجایی در پروژه و اعمال ضریب ایمنی مناسب است. علاوه بر وزن بار باید وزن تجهیزات بالابری (مانند اسلینگ ها و گیره ها) و بارهای دینامیکی ناشی از شتاب و ترمز جرثقیل را نیز در محاسبات در نظر گرفت. استانداردهای بین المللی (مانند ISO ۴۳۰۱ و ASME B۳۰.۲) راهنمایی های دقیقی در مورد تعیین ضریب ایمنی و محاسبات ظرفیت باربری ارائه می دهند. مشورت با مهندسان متخصص در زمینه طراحی جرثقیل برای انجام محاسبات دقیق و انتخاب ظرفیت مناسب توصیه می شود.

۲. چه نوع جرثقیل دروازه ای برای محیط های باز و شرایط آب و هوایی سخت مناسب تر است؟

برای محیط های باز و شرایط آب و هوایی سخت جرثقیل های دروازه ای با سازه مقاوم در برابر خوردگی سیستم های حفاظتی در برابر باران و برف و قطعات الکتریکی و الکترونیکی با درجه حفاظت بالا (IP) مناسب تر هستند. استفاده از پوشش های محافظتی خاص برای سازه فولادی موتورها و گیربکس های ضد آب و گرد و غبار و سیستم های گرمایشی برای مناطق سردسیر می تواند عملکرد و طول عمر جرثقیل را در شرایط سخت محیطی تضمین کند. همچنین جرثقیل های دروازه ای با کابین اپراتور بسته و مجهز به سیستم تهویه مطبوع برای راحتی و ایمنی اپراتور در شرایط آب و هوایی نامساعد توصیه می شوند.

۳. چه اقداماتی برای کاهش خطرات و افزایش ایمنی در بهره برداری از جرثقیل دروازه ای باید انجام شود؟

برای کاهش خطرات و افزایش ایمنی در بهره برداری از جرثقیل دروازه ای اقدامات متعددی باید انجام شود :

• بازرسی های منظم و دوره ای جرثقیل توسط افراد متخصص و مطابق با استانداردهای ایمنی.
• نگهداری پیشگیرانه و تعمیرات به موقع برای جلوگیری از خرابی های ناگهانی.
• آموزش جامع و مستمر اپراتورها در زمینه عملکرد ایمن جرثقیل رویه های ایمنی و واکنش در شرایط اضطراری.
• استفاده از تجهیزات ایمنی استاندارد مانند محدودکننده های بار کلیدهای محدود کننده ترمزهای اضطراری و آژیرهای هشدار.
• رعایت دقیق رویه های ایمنی و دستورالعمل های عملیاتی در حین کار با جرثقیل.
• ایجاد محیط کار ایمن با علامت گذاری مناطق خطرناک محدود کردن دسترسی افراد غیرمجاز به محدوده کار جرثقیل و استفاده از نورپردازی مناسب.
• برنامه ریزی دقیق عملیات بالابری و ارزیابی ریسک های احتمالی قبل از هر عملیات.
• استفاده از سیستم های ضد نوسان بار و سیستم های کنترل اتوماتیک برای افزایش ایمنی و دقت جابجایی بار.
