ساختار و عملکرد باتری خودرو

باتری خودرو قطعه ای حیاتی اما اغلب نادیده گرفته شده نقشی اساسی در راه اندازی و عملکرد صحیح وسایل نقلیه موتوری مدرن ایفا می کند. فراتر از صرفاً روشن کردن موتور باتری وظیفه تامین انرژی الکتریکی برای تمامی سیستم های برقی خودرو از جمله چراغ ها سیستم های اطلاعات و سرگرمی سیستم های ایمنی و حتی استارت مجدد موتور در خودروهای استارت-استاپ را بر عهده دارد.

درک ساختار نحوه عملکرد و متعلقات جانبی باتری نه تنها به رانندگان کمک می کند تا از عملکرد بی نقص خودروی خود اطمینان حاصل کنند بلکه در انتخاب نگهداری و عیب یابی مشکلات احتمالی نیز راهگشا خواهد بود. همچنین اگر به راهنمایی های بیشتری نیاز دارید می توانید از مجموعه اورجینال باتری کمک بگیرید.

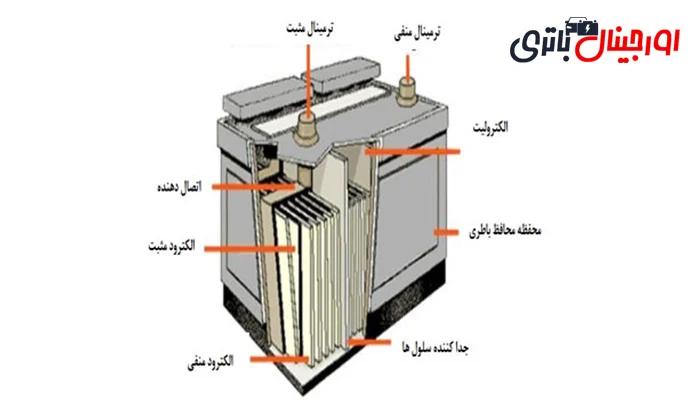

ساختار داخلی باتری خودرو : سفری به اعماق قلب الکتریکی

باتری های خودرو به طور معمول از نوع باتری های اسید-سرب هستند اگرچه فناوری های جدیدتر مانند باتری های AGM (Absorbent Glass Mat) EFB (Enhanced Flooded Battery) و لیتیوم-یون نیز به تدریج در حال رواج یافتن هستند. با این حال اصول ساختاری و عملکردی در بین انواع مختلف باتری های اسید-سرب مشترک است.

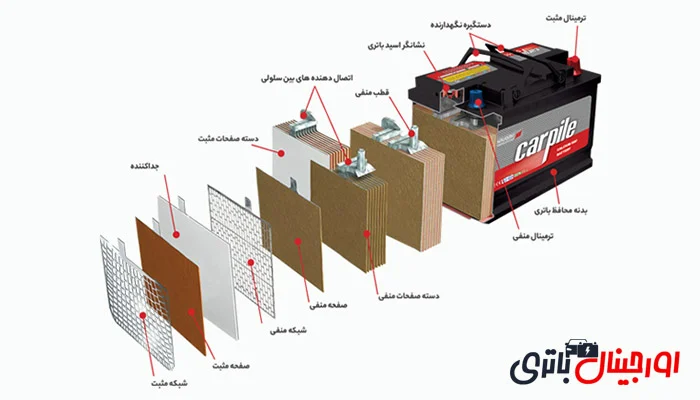

اجزای اصلی باتری خودرو عبارتند از :

• سلول ها (Cells) : واحد های اصلی تولید انرژی الکتریکی در باتری هر سلول از صفحات مثبت و منفی غوطه ور در الکترولیت تشکیل شده است. باتری های ۱۲ ولتی خودرو معمولاً از شش سلول ۲ ولتی سری تشکیل شده اند.
• صفحات مثبت و منفی (Positive and Negative Plates) : این صفحات هسته اصلی واکنش های شیمیایی تولید کننده جریان الکتریکی هستند. صفحات مثبت معمولاً از دی اکسید سرب (PbO۲) و صفحات منفی از سرب اسفنجی (Pb) ساخته می شوند. برای افزایش سطح تماس و در نتیجه ظرفیت باتری صفحات به صورت شبکه ای طراحی شده و با مواد فعال پر می شوند.
• الکترولیت (Electrolyte) : محلول اسید سولفوریک رقیق (H۲SO۴) به عنوان الکترولیت در باتری های اسید-سرب به کار می رود. الکترولیت نقش واسطه ای را در انتقال یون ها بین صفحات مثبت و منفی در حین فرایند شارژ و دشارژ ایفا می کند. غلظت و سطح الکترولیت از جمله عوامل حیاتی در عملکرد صحیح باتری محسوب می شوند.
• جداکننده ها (Separators) : جداکننده ها عایق های نازکی هستند که بین صفحات مثبت و منفی قرار می گیرند تا از اتصال کوتاه (short circuit) بین آن ها جلوگیری کنند. جنس جداکننده ها معمولاً از مواد متخلخل و غیر رسانا مانند PVC یا پلی اتیلن است که امکان عبور الکترولیت را فراهم می سازند.

• محفظه باتری (Battery Casing) : محفظه باتری تمامی اجزای داخلی را در خود جای داده و از آن ها در برابر عوامل محیطی مانند ضربه لرزش و تغییرات دما محافظت می کند. جنس محفظه معمولاً از پلی پروپیلن مقاوم در برابر اسید و ضربه ساخته می شود.
• قطب ها (Terminals) : قطب های مثبت (+) و منفی (-) باتری نقاط اتصال برای کابل های برق خودرو هستند. قطب مثبت معمولاً بزرگتر و با علامت (+) مشخص شده و قطب منفی کوچکتر و با علامت (-) مشخص می شود. جنس قطب ها معمولاً از سرب یا آلیاژهای سرب است.
• درپوش ها (Vents) : درپوش ها منافذ کوچکی بر روی درپوش باتری هستند که برای خروج گازهای تولید شده در حین فرایند شارژ و دشارژ تعبیه شده اند. در باتری های جدیدتر درپوش ها اغلب به صورت یکپارچه و غیر قابل جدا شدن طراحی می شوند.

باتری ماشین چگونه کار می کند : رقص الکتروشیمیایی انرژی

عملکرد باتری خودرو بر پایه واکنش های الکتروشیمیایی برگشت پذیر استوار است. به زبان ساده باتری انرژی شیمیایی را به انرژی الکتریکی تبدیل می کند و این فرایند در دو حالت دشارژ (تخلیه) و شارژ (بارگیری) قابل انجام است.

فرایند دشارژ (تخلیه) :

هنگامی که موتور خودرو خاموش است و سیستم های برقی خودرو نیاز به انرژی دارند باتری وارد فاز دشارژ می شود. در این حالت واکنش های شیمیایی در داخل سلول ها به شرح زیر رخ می دهند :

1. صفحات منفی (سرب اسفنجی) : اتم های سرب در صفحات منفی با اسید سولفوریک واکنش داده و یون های سرب (Pb²⁺) و الکترون ها (e⁻) آزاد می شوند.
2. الکترون ها : الکترون های آزاد شده از طریق مدار خارجی (مدار الکتریکی خودرو) به سمت قطب مثبت حرکت می کنند و در این مسیر انرژی الکتریکی مورد نیاز سیستم های برقی خودرو را تامین می کنند.
3. صفحات مثبت (دی اکسید سرب) : یون های سرب (Pb²⁺) و الکترون های رسیده از مدار خارجی با دی اکسید سرب و اسید سولفوریک واکنش داده و سولفات سرب (PbSO₄) و آب (H₂O) تولید می کنند.

در طول فرایند دشارژ غلظت اسید سولفوریک در الکترولیت کاهش یافته و صفحات مثبت و منفی به تدریج با سولفات سرب پوشیده می شوند.

فرایند شارژ (بارگیری) :

هنگامی که موتور خودرو روشن است دینام (آلترناتور) خودرو شروع به تولید جریان الکتریکی می کند و باتری وارد فاز شارژ می شود. در این حالت واکنش های شیمیایی دشارژ به صورت معکوس انجام می شوند :

1. دینام : دینام جریان الکتریکی را با ولتاژ بالاتر از ولتاژ باتری به قطب های باتری اعمال می کند.
2. سولفات سرب : جریان الکتریکی اعمال شده باعث تجزیه سولفات سرب (PbSO₄) موجود بر روی صفحات مثبت و منفی می شود.
3. بازسازی مواد فعال : یون های سرب (Pb²⁺) و یون های سولفات (SO₄²⁻) به الکترولیت بازگردانده شده و دی اکسید سرب (PbO₂) بر روی صفحات مثبت و سرب اسفنجی (Pb) بر روی صفحات منفی بازسازی می شوند.
4. افزایش غلظت اسید : در طول فرایند شارژ غلظت اسید سولفوریک در الکترولیت به تدریج افزایش می یابد.

فرایند شارژ و دشارژ به طور مداوم در طول عمر باتری تکرار می شود. با این حال به مرور زمان و به دلیل عوامل مختلفی مانند واکنش های جانبی خوردگی صفحات و کاهش سطح الکترولیت ظرفیت و کارایی باتری کاهش می یابد.

اکسسوری های باتری ماشین : ارتقاء عملکرد و طول عمر

متعلقات جانبی باتری ماشین نقش مهمی در بهبود عملکرد افزایش طول عمر و تسهیل نگهداری از باتری ایفا می کنند. این اکسسوری ها شامل موارد زیر می شوند :

• سر باتری ها (Battery Terminals) : سر باتری ها رابط های فلزی هستند که کابل های برق خودرو به آن ها متصل می شوند. سر باتری ها معمولاً از جنس سرب مس یا آلیاژهای آن ها ساخته می شوند و باید به طور دوره ای از نظر خوردگی و اتصال محکم بررسی شوند. سر باتری های سریع بازشو (Quick Release Terminals) امکان جدا کردن سریع و آسان کابل ها را فراهم می کنند که برای مواقع اضطراری یا تعویض باتری بسیار مفید هستند.
• کابل های باتری (Battery Cables) : کابل های باتری جریان الکتریکی را بین باتری و سیستم های برقی خودرو منتقل می کنند. کابل های باتری باید از جنس مس با روکش عایق مناسب و ضخامت کافی باشند تا جریان الکتریکی بالا را به راحتی منتقل کنند و از افت ولتاژ جلوگیری شود.
• جعبه باتری (Battery Tray) : جعبه باتری محل قرارگیری و تثبیت باتری در محفظه موتور است. جعبه باتری باید از جنس مقاوم در برابر اسید و ضربه بوده و باتری را به طور محکم در جای خود نگه دارد تا از لرزش و آسیب دیدن آن جلوگیری شود.
• عایق حرارتی باتری (Battery Heat Shield) : عایق حرارتی باتری از باتری در برابر حرارت موتور محافظت می کند. حرارت زیاد می تواند طول عمر باتری را کاهش دهد و عملکرد آن را مختل کند. عایق های حرارتی معمولاً از جنس فایبرگلاس یا مواد مشابه ساخته می شوند.
• شارژر باتری (Battery Charger) : شارژر باتری دستگاهی است که برای شارژ کردن باتری خودرو در خارج از خودرو استفاده می شود. شارژرهای باتری انواع مختلفی دارند از شارژرهای ساده دستی تا شارژرهای هوشمند با قابلیت تنظیم ولتاژ و جریان شارژ. شارژرهای باتری به ویژه برای شارژ باتری های تخلیه شده یا نگهداری باتری در حالت شارژ کامل در زمان های عدم استفاده از خودرو بسیار کاربردی هستند.
• تستر باتری (Battery Tester) : تستر باتری دستگاهی است که برای تست سلامت و وضعیت شارژ باتری استفاده می شود. تسترهای باتری می توانند اطلاعات مهمی مانند ولتاژ باتری جریان استارت (CCA) و مقاومت داخلی باتری را اندازه گیری کنند و به تشخیص مشکلات احتمالی باتری کمک کنند.
• تقویت کننده باتری (Battery Booster/Jump Starter) : تقویت کننده باتری یا جامپ استارتر دستگاهی است که برای استارت زدن خودرو با باتری ضعیف یا تخلیه شده استفاده می شود. جامپ استارترها معمولاً دارای باتری داخلی قدرتمند هستند و می توانند جریان استارت کافی برای روشن کردن موتور خودرو را فراهم کنند. جامپ استارترها به ویژه در مواقع اضطراری که دسترسی به خودروی دیگر برای جامپ استارت وجود ندارد بسیار مفید هستند.
• مانیتور ولتاژ باتری (Battery Voltage Monitor) : مانیتور ولتاژ باتری دستگاهی است که به طور مداوم ولتاژ باتری را نمایش می دهد. این دستگاه به راننده کمک می کند تا از وضعیت شارژ باتری آگاه باشد و در صورت افت ولتاژ غیرعادی اقدامات لازم را انجام دهد.
• محافظ قطب باتری (Battery Terminal Protector) : محافظ قطب باتری پوششی است که بر روی قطب های باتری قرار می گیرد تا از خوردگی و سولفاته شدن آن ها جلوگیری کند. محافظ های قطب معمولاً از جنس گریس مخصوص یا مواد مشابه ساخته می شوند.

انواع باتری های خودرو : نگاهی به نسل های جدید

باتری های اسید-سرب سنتی همچنان رایج ترین نوع باتری خودرو هستند اما با پیشرفت فناوری انواع جدیدتری از باتری ها نیز به بازار عرضه شده اند که مزایا و معایب خاص خود را دارند :

• باتری های اسید-سرب (Flooded Lead-Acid) : این نوع باتری قدیمی ترین و ارزان ترین نوع باتری خودرو است. الکترولیت در این باتری به صورت مایع آزاد در داخل محفظه قرار دارد. باتری های اسید-سرب نیاز به نگهداری دوره ای دارند از جمله بررسی و تنظیم سطح الکترولیت.
  مزایا : قیمت پایین قابلیت اطمینان نسبی در شرایط عادی
  معایب : نیاز به نگهداری عمر کوتاه تر نسبت به انواع جدیدتر حساسیت به لرزش و نشت اسید در صورت واژگونی.
• باتری های AGM (Absorbent Glass Mat) : در باتری های AGM الکترولیت توسط الیاف شیشه ای مخصوصی جذب شده و به صورت ژل مانند در می آید. این ساختار مزایای متعددی را به همراه دارد.
  مزایا : بدون نیاز به نگهداری مقاومت بالا در برابر لرزش و ضربه عمر طولانی تر قابلیت نصب در زوایای مختلف ایمنی بالاتر در برابر نشت اسید.
  معایب : قیمت بالاتر نسبت به باتری های اسید-سرب سنتی حساسیت بیشتر به شارژ بیش از حد.
• باتری های EFB (Enhanced Flooded Battery) : باتری های EFB نوعی باتری اسید-سرب پیشرفته تر هستند که برای خودروهای مجهز به سیستم استارت-استاپ طراحی شده اند. این باتری ها از صفحات ضخیم تر و مواد فعال با کیفیت تر استفاده می کنند که عمر و عملکرد آن ها را در شرایط سخت تر بهبود می بخشد.
  مزایا : عمر طولانی تر و عملکرد بهتر نسبت به باتری های اسید-سرب سنتی مناسب برای خودروهای استارت-استاپ قیمت مناسب تر نسبت به باتری های AGM.
  معایب : نیاز به نگهداری جزئی حساسیت به لرزش و نشت اسید نسبت به باتری های AGM.
• باتری های لیتیوم-یون (Lithium-ion) : باتری های لیتیوم-یون نسل جدیدی از باتری ها هستند که به دلیل چگالی انرژی بالا وزن سبک و عمر طولانی به طور فزاینده ای در خودروهای الکتریکی و هیبریدی مورد استفاده قرار می گیرند. اگرچه هنوز در خودروهای بنزینی و دیزلی رایج نیستند اما پتانسیل بالایی برای جایگزینی باتری های اسید-سرب در آینده دارند.
  مزایا : چگالی انرژی بسیار بالا وزن سبک عمر بسیار طولانی شارژ سریع عملکرد عالی در دماهای مختلف.
  معایب : قیمت بسیار بالا پیچیدگی ساخت و سیستم مدیریت باتری (BMS) مورد نیاز حساسیت به دماهای بسیار بالا و پایین.

نگهداری و عیب یابی باتری خودرو : کلید طول عمر و عملکرد بهینه

نگهداری صحیح و عیب یابی به موقع مشکلات باتری نقش حیاتی در افزایش طول عمر و اطمینان از عملکرد بی نقص آن دارد. برخی از نکات مهم در نگهداری و عیب یابی باتری خودرو عبارتند از :

• بررسی دوره ای سطح الکترولیت (در باتری های اسید-سرب) : سطح الکترولیت باید به طور منظم بررسی شود و در صورت نیاز با آب مقطر پر شود. کمبود الکترولیت می تواند باعث آسیب دیدن صفحات و کاهش عمر باتری شود.
• تمیز کردن قطب های باتری : قطب های باتری باید به طور دوره ای از نظر خوردگی و سولفاته شدن بررسی و تمیز شوند. خوردگی قطب ها می تواند باعث اختلال در جریان الکتریکی و کاهش راندمان باتری شود. برای تمیز کردن قطب ها می توان از برس سیمی و محلول جوش شیرین و آب استفاده کرد.
• بررسی اتصالات کابل های باتری : اتصالات کابل های باتری باید محکم و بدون خوردگی باشند. اتصالات شل یا خورده می توانند باعث افت ولتاژ و مشکلات الکتریکی شوند.
• شارژ منظم باتری : در صورت عدم استفاده طولانی مدت از خودرو باتری باید به طور منظم شارژ شود تا از تخلیه کامل و سولفاته شدن آن جلوگیری شود. استفاده از شارژرهای قطره ای (trickle charger) برای نگهداری باتری در حالت شارژ کامل توصیه می شود.
• تست دوره ای باتری : تست دوره ای باتری با استفاده از تستر باتری می تواند به تشخیص زودهنگام مشکلات احتمالی و جلوگیری از خرابی ناگهانی باتری کمک کند.
• توجه به علائم هشداردهنده : علائمی مانند استارت ضعیف موتور کم نور شدن چراغ ها و روشن شدن چراغ هشدار باتری در داشبورد می تواند نشان دهنده مشکلات باتری باشد و باید جدی گرفته شوند.

نتیجه گیری

باتری خودرو به عنوان منبع اصلی تامین انرژی الکتریکی نقشی محوری در عملکرد خودروهای مدرن ایفا می کند. درک ساختار نحوه عملکرد انواع و متعلقات جانبی باتری به رانندگان کمک می کند تا از عملکرد بی نقص خودروی خود اطمینان حاصل کرده و در نگهداری و عیب یابی مشکلات احتمالی آگاهانه تر عمل کنند. با نگهداری صحیح و توجه به علائم هشداردهنده می توان عمر باتری را افزایش داد و از هزینه های ناگهانی تعویض آن جلوگیری کرد. انتخاب باتری مناسب با توجه به نوع خودرو و شرایط استفاده و استفاده از اکسسوری های جانبی با کیفیت نیز از جمله عوامل کلیدی در دستیابی به عملکرد بهینه و طول عمر بیشتر باتری محسوب می شوند.

پرسش و پاسخ

۱. چه زمانی باید باتری خودرو را تعویض کرد؟

عمر مفید باتری خودرو به طور معمول بین ۳ تا ۵ سال است اما این مدت می تواند بسته به شرایط آب و هوایی نوع استفاده از خودرو و کیفیت باتری متغیر باشد. علائمی مانند استارت ضعیف موتور روشن نشدن خودرو در هوای سرد و افت ولتاژ باتری نشانه هایی از نیاز به تعویض باتری هستند. تست باتری با استفاده از تستر باتری نیز می تواند به تشخیص دقیق تر وضعیت باتری کمک کند.

۲. چرا باتری خودرو زود خالی می شود؟

خالی شدن زود هنگام باتری می تواند دلایل مختلفی داشته باشد از جمله : روشن ماندن چراغ های خودرو یا سیستم صوتی در زمان خاموش بودن موتور خرابی دینام و عدم شارژ صحیح باتری استهلاک طبیعی باتری و کاهش ظرفیت آن و مشکلات الکتریکی در سیستم خودرو که باعث تخلیه جریان از باتری می شوند.

۳. آیا می توان باتری خودرو را در منزل شارژ کرد؟

بله با استفاده از شارژر باتری مناسب می توان باتری خودرو را در منزل شارژ کرد. برای این کار باید قطب های شارژر را به قطب های همنام باتری متصل کرده و شارژر را روشن کنید. توجه داشته باشید که شارژ باتری باید در محیطی با تهویه مناسب انجام شود و از شارژ بیش از حد باتری خودداری کنید. همچنین استفاده از شارژرهای هوشمند که به صورت خودکار جریان و ولتاژ شارژ را تنظیم می کنند ایمن تر و کارآمدتر است.
